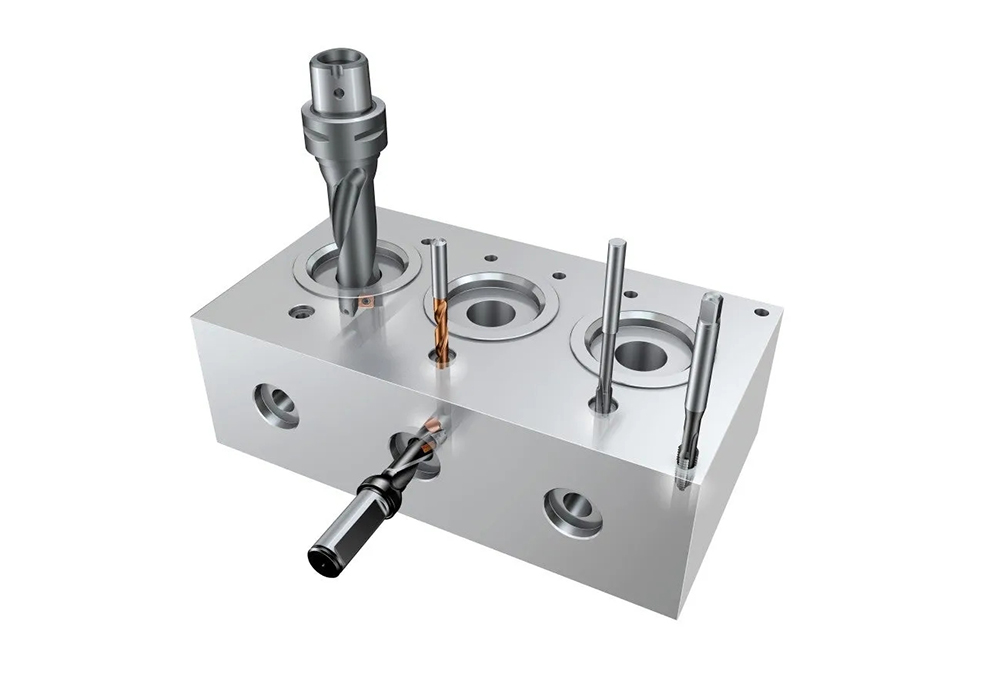

Kenmerken van boren:
1. De wrijving is hevig en vereist een grote snijkracht;
2. Bij het boren ontstaat veel warmte, waardoor warmteoverdracht en -geleiding moeilijk zijn en de snijtemperatuur hoog oploopt;
3. De extrusie en wrijving tijdens het boren veroorzaken gemakkelijk koudvervorming van de gatwand, wat problemen oplevert bij het volgende proces;
4. De boor is dun en lang, waardoor er gemakkelijk trillingen ontstaan tijdens het boren.
| Coatingprestaties | |||
| Hoge hardheid | Lage wrijvingscoëfficiënt | Uitstekende prestaties bij hoge temperaturen | Hoge antioxidantcapaciteit |
Het dragen van de allernieuwste technologie.
Afgebroken lemmet
Versleten horizontale snijkant
Opgebouwde rand (BUE)
Coatingoplossingen voor boren
Coatingkwaliteit: G4-D1
Toepassing: boren van P- en K-materialen
Coatingeigenschappen: (1) glad oppervlak zonder vloeistofdruppels; (2) lage coatingspanning.

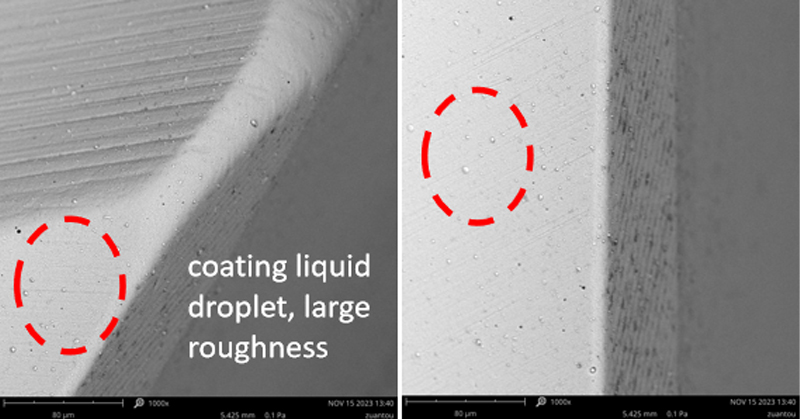

Boogcoating

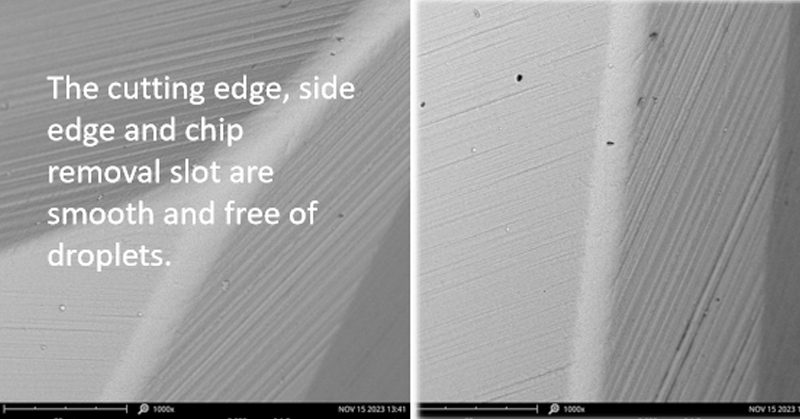

G4-D1 coating
Coatingprincipe:
Huasheng's nieuwste coatingapparatuur maakt gebruik van de modernste technologie, de G5-500-apparatuur, en super-HiPiMS-technologie om een nano-meerlaagse composietcoating te produceren. De coating resulteert in een glad oppervlak zonder vloeistofdruppels en met lage wrijving, en heeft een dichte microstructuur en uitstekende mechanische eigenschappen.
Toepassingsgebied:
Inwendige en uitwendige koelboring van koolstofstaal en gelegeerd staal
| Samenstelling van de coating: | Op AlCrN gebaseerd |
| Coatingkleur | Bronskleur |
| Laagdikte (μm) | 4,5±1 |
| Coatinghardheid HIT (GPa) | 38±3 |
| Residuele drukspanning (GPa) | -4,0±1 |
| Coatingtemperatuur (℃) | |
| Maximale bedrijfstemperatuur: (℃) | 1100 |
46,8 m Slijtagepatroon -D1
46,8 m slijtagepatroon - Concurrent
Specificaties van het gereedschap:
● D5.1 * * D6 * 28 66
Verwerkt materiaal: 45# staal (150-180HB)
● Nationale norm: 45# Amerikaanse norm: 1045 Japanse norm: S45C.
Testomstandigheden: Blinde gaten boren
De snijsnelheid Vc = 80 m/min
● De voeding Fn per omwenteling is 0,16 mm/r.
De zaagdiepte Ap=18mm
● Koelmethode: Externe koeling, emulsie

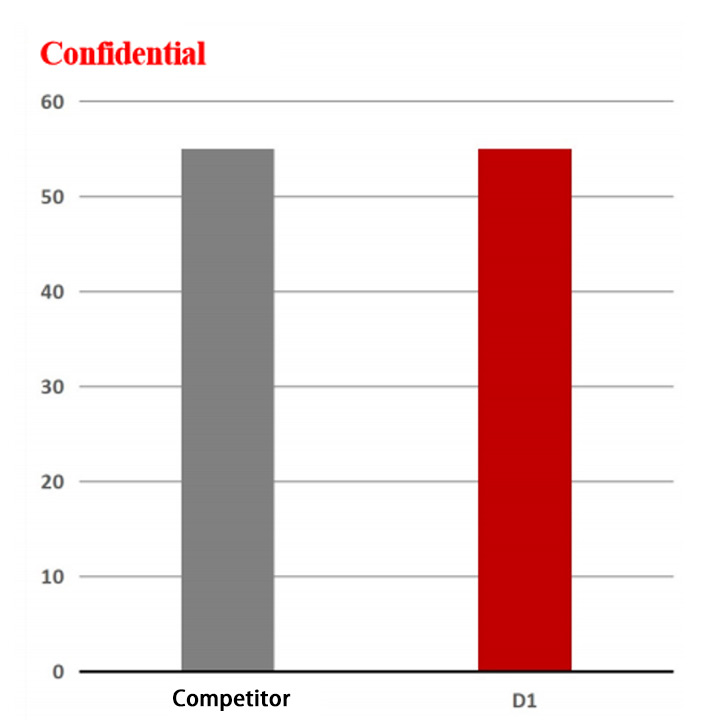

Testresultaat:
Huasheng D1 gecoate snijgereedschappen kunnen lengtes van 50 meter en meer bewerken.
De levensduur van snijgereedschap van concurrenten met een coating van 50 meter of meer.
● Het snijleven is dichtbij
Coatingprincipe:
De Huasheng MA800 klassieke booglasmachine maakt gebruik van boogionenplateringstechnologie om de coating aan te passen en zo een meerlaagse nanocomposietstructuur te creëren. De resulterende coating heeft een uniforme en dichte microstructuur en biedt uitstekende mechanische en tribologische eigenschappen.
Toepassingsgebieden:
Boren van koolstofstaal en gelegeerd staal met interne en externe koeling.
| Samenstelling van de coating: | AlCrTiXN |
| Coatingkleur | Bronskleur |
| Laagdikte (μm) | 3,2 ± 0,2 |
| Coatinghardheid HIT (GPa) | 32±2 |
| Residuele drukspanning (GPa) | -5,5±1 |
| Coatingtemperatuur (℃) | |
| Maximale bedrijfstemperatuur: (℃) | 1100 |
Specificaties van het gereedschap:
D5.1*28*D6*66
Werkstukmateriaal: 42CrMo-staal (38-42 HRC)
Chinese standaard: 42CrMo
Amerikaanse standaard: 4140
Japanse standaard: SCM440
Testomstandigheden: Blinde gaten boren
Snijsnelheid Vc = 70 m/min
Voeding per omwenteling Fn = 0,15 mm/r
Koelmethode: externe koeling, emulsie

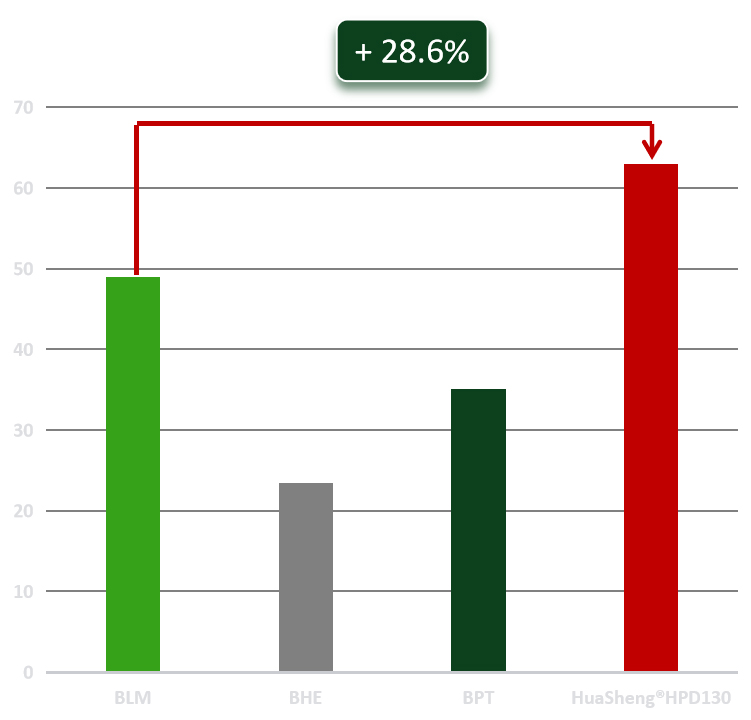

Testresultaat:
Huasen HPD130 gecoate snijgereedschappen kunnen tot 63 meter lang worden gebruikt;
De levensduur van de gecoate snijgereedschappen van concurrent BLM bedraagt 49 m;
De levensduur van het snijgereedschap wordt met 28,6% verlengd.
Gegevensbron: Huasheng Snijlaboratorium

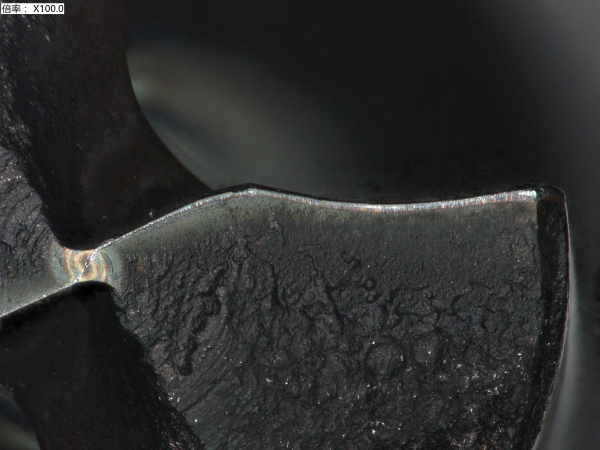

45m wea diagram-HPD130

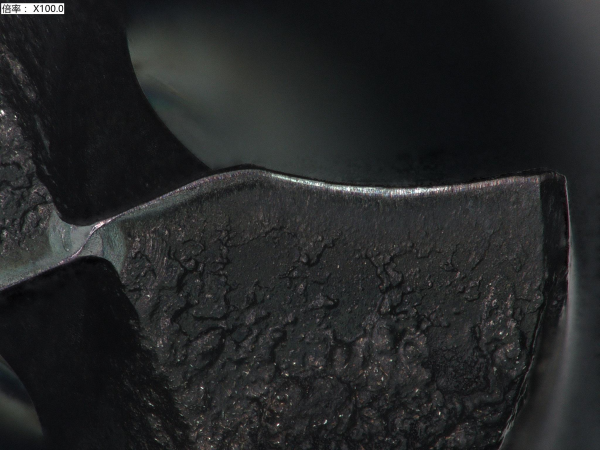

45m slijtagediagram - Concurrent

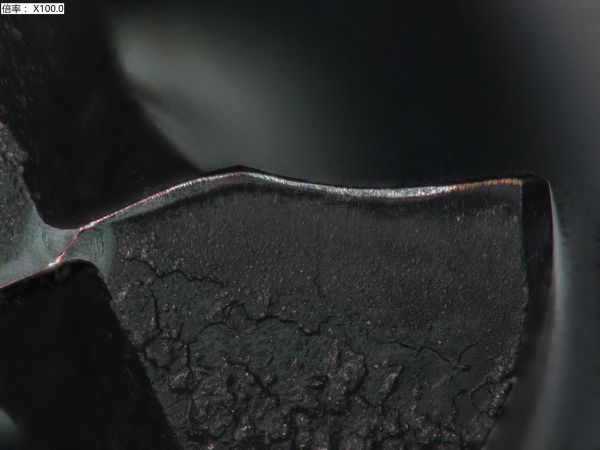

35m slijtagediagram-BPT
